网关串行侧指令“确定应答“与”否定应答“”统计功能的使用及其注意事项

1、对于Modbus RTU或者其他的一些基于串口的通信协议，通信由主站设备发起，从站设备必须正确回应主站，否则视为通信失败。

网关作为主站设备向串行从站设备发送指令，从站则可能应答成功或应答失败。

网关可分别对从站应答成功与应答失败的次数进行统计，”Postive ack“用于统计从站应答成功的次数，“Negtive ack“用于统计从站应答失败的次数。

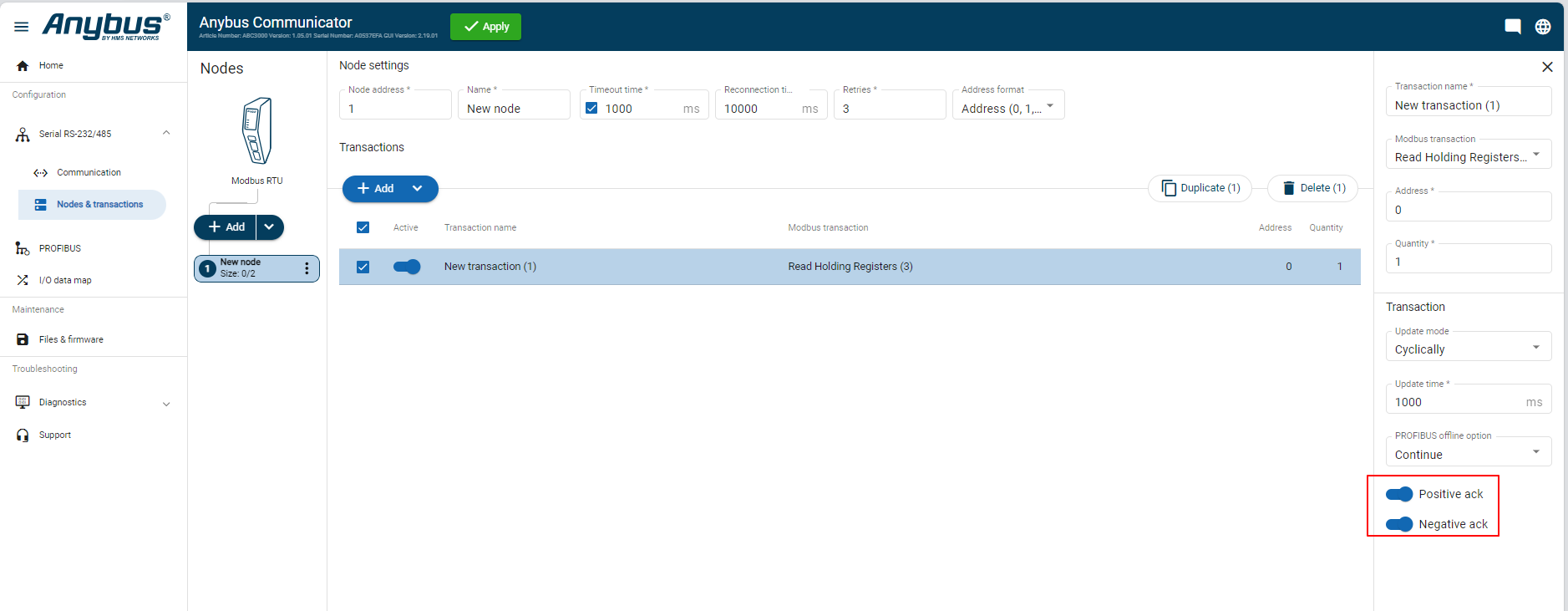

• 在下图中的通信指令配置中分别使能Postive ack和Negtive ack。

  •

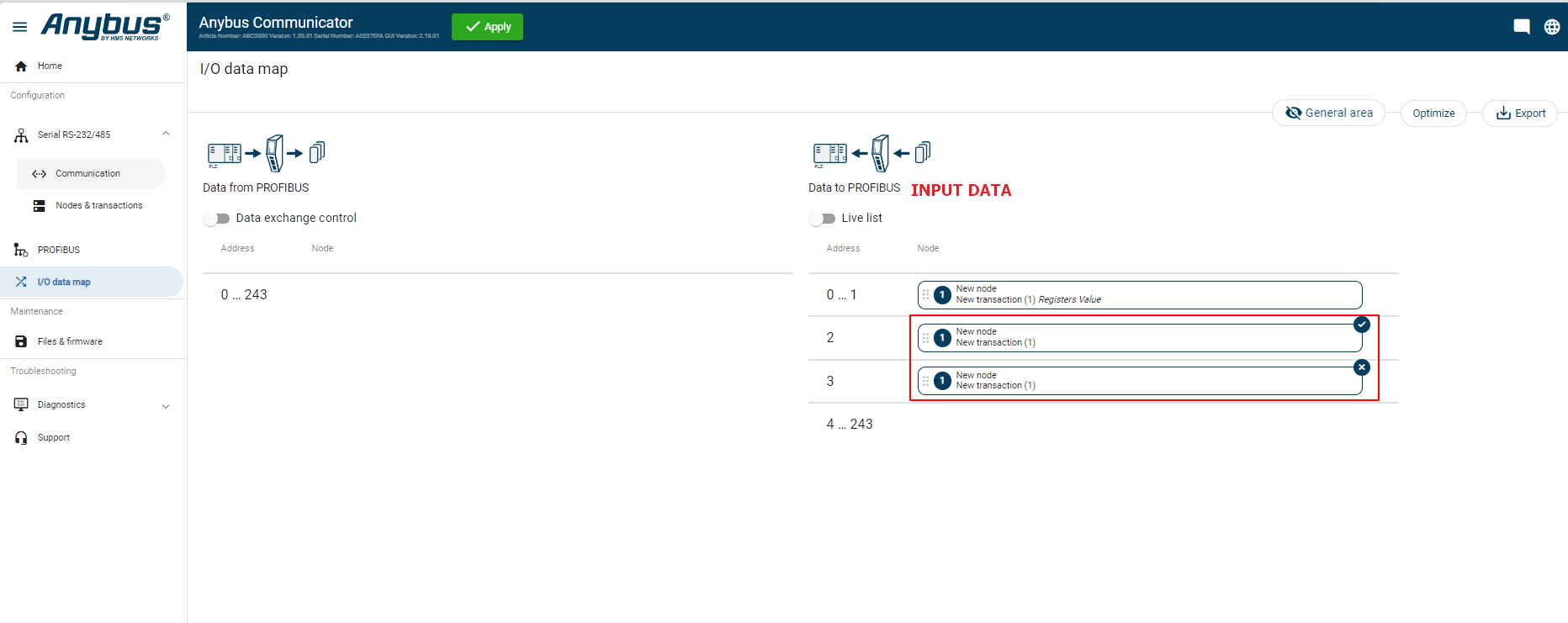

• 进入I/O data map界面，“√“代表该指令本次通信正常（Postive ack）（通信成功一次则对应字节的值+1），“ד代表本次通信回复异常（Negtive ack）（通信失败一次对应字节的值加1），PLC可根据字节的值是否变化判断串行侧的通信状况。如果有多条指令，则每条指令都可单独使能Postive ack和Negtive ack功能。
  •

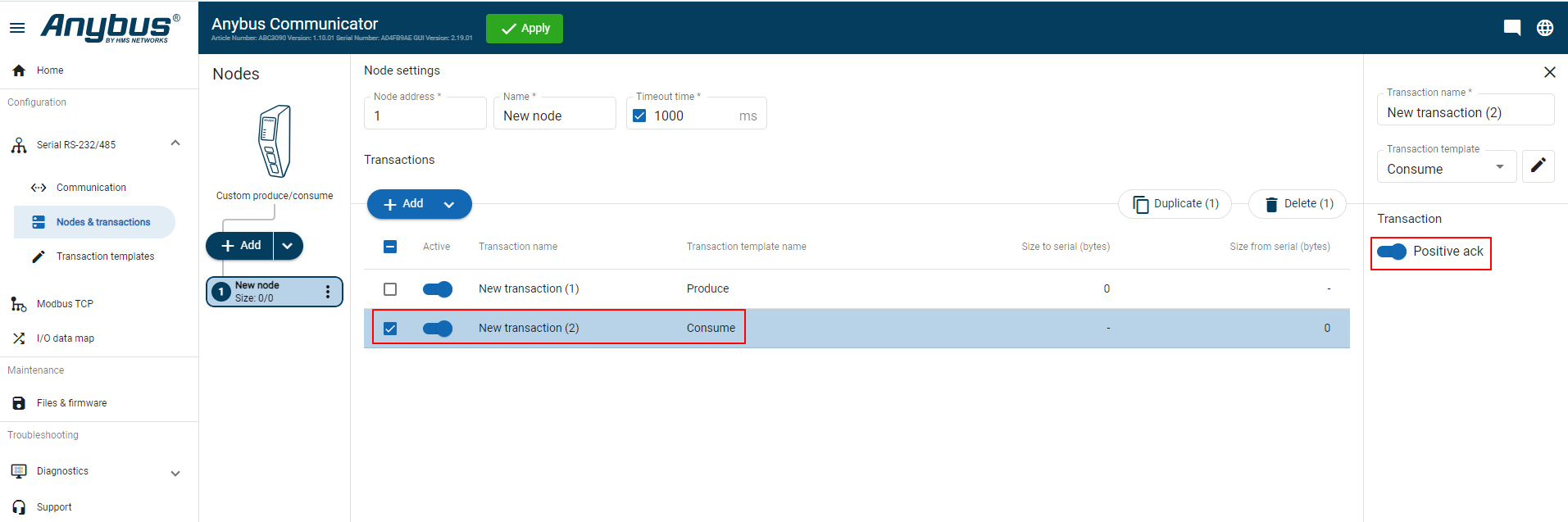

2、对于生产者/消费者形式的通信，由于不要求串行设备对网关发出的指令必须做出回应，因此网关只对消费者指令接收情况进行统计，不对生产者指令发送情况进行统计，只支持消费者指令使能Postive ack功能。

• 通信异常或正常都分别只有一个字节用于统计通信情况，一个字节能代表的最大数为255，计满255后该字节的值会自动从0开始重新统计。
• 对于Modbus RTU协议，如果是指令配置错误（访问了错误的寄存器地址、不支持的功能码等）而造成的从站返回异常码的情况，网关视为此次通信失败，Negtive ack字节值会累积加1。
• 使能Negtive ack或Postive ack功能后，网关与PLC之间的通信字节数会发生变化，请同步修改网关在PLC中的组态。
