本文介绍了在使用DeviceNet主站网关模块时的常见问题。
适用产品
AB7630,AB7647,AB7916,AB7816,AB7817,AB7663
问题
使用Anybus Configuration Manager - DeviceNet工具扫描DeviceNet网络时，扫描不到任何设备。
回答
1. 请使用专用的DeviceNet线缆。
2. 检查所有DeviceNet设备波特率是否一致。网关通过拨码1和拨码2设置波特率。

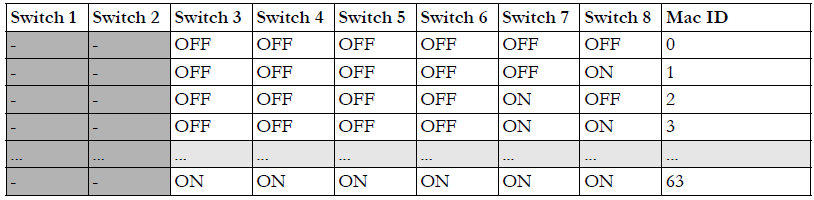

3. 检查DeviceNet网络设备地址唯一。网关通过拨码3~拨码8设置站点地址。
4. DeviceNet接口1管脚和5管脚需要外接24V电源，并且保证电压>19.8V，如果在连接多个设备中间有衰减时，可以两端接24V外接电源或者中间再连接外接电源。
5. DeviceNet网络首末端的CAN_L和CAN_H，即2管脚和4管脚之间需要各跨接一个120Ω终端电阻。
