本文描述了在不修改PLC工程组态的情况下使用ABC3013网关替换AB7013网关所需的网关配置步骤
适用产品
ABC3013
注意事项
本文操作的基础为ABC3013网关的固件已升级至最新版本（V1.08.01以上），固件下载地址如下：
固件升级步骤请参考链接：
如何升级Anybus Communicator固件 (zendesk.com)
目录
- 获取AB7013 PROFINET设备名（Device Name）
- 上传AB7013网关配置至ABC3013网关
- 配置ABC3013 PROFINET侧通信参数
获取AB7013网关PROFINET设备名
ABC3013的PROFINET 设备名应与被替换的AB7013网关PROFINET设备名一致
- 查看AB7013PROFINET设备名：查看PROFINET设备名可以通过两种方式

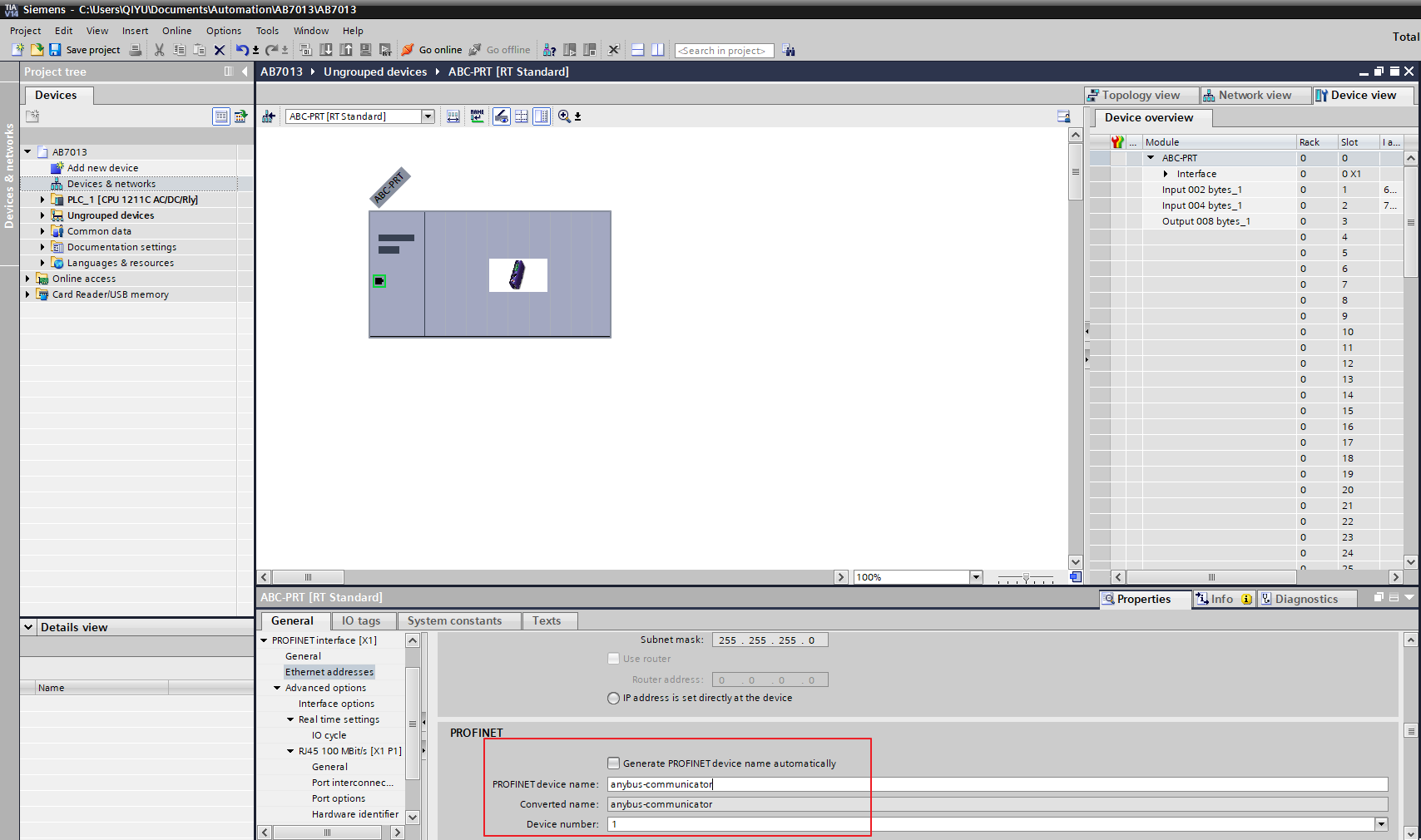

- 直接查看博图工程中的设备名配置

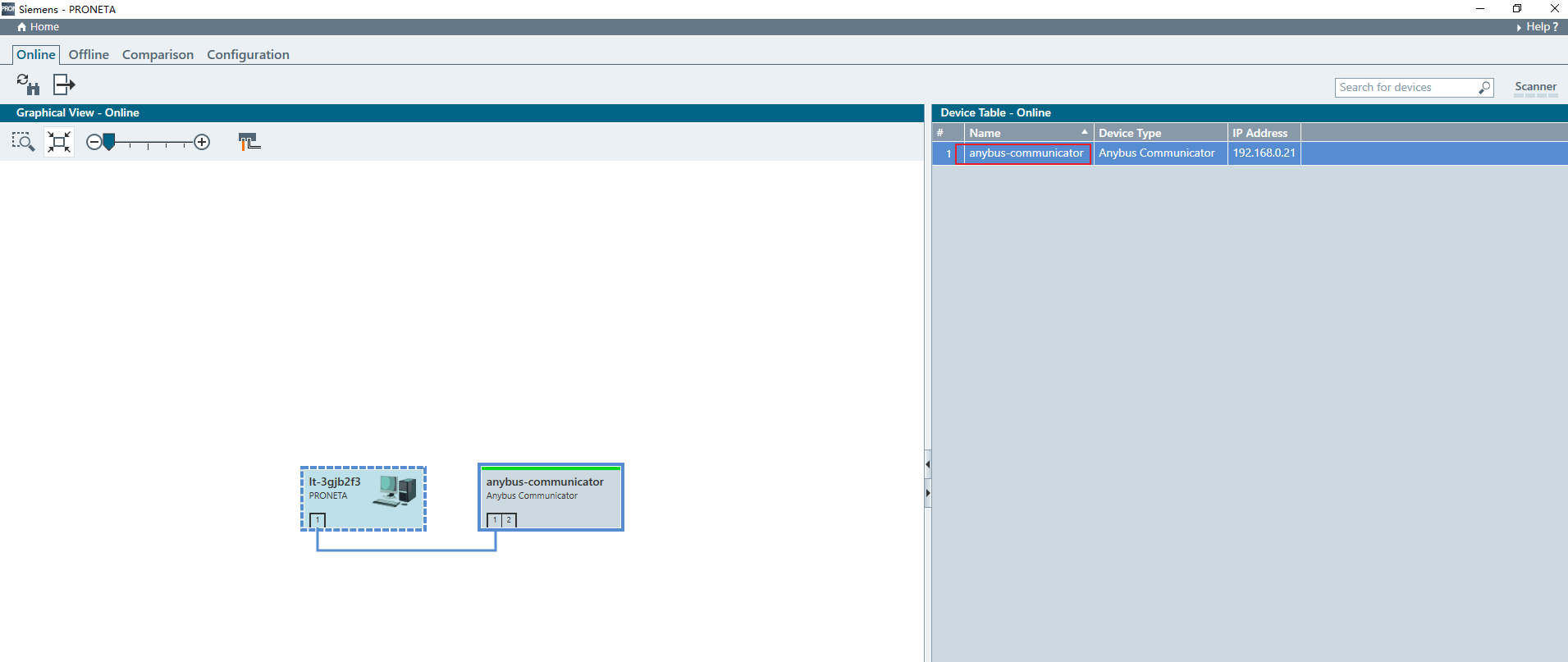

- 使用西门子PRONETA软件进行扫描
- 直接查看博图工程中的设备名配置
上传AB7013网关配置至ABC3013网关

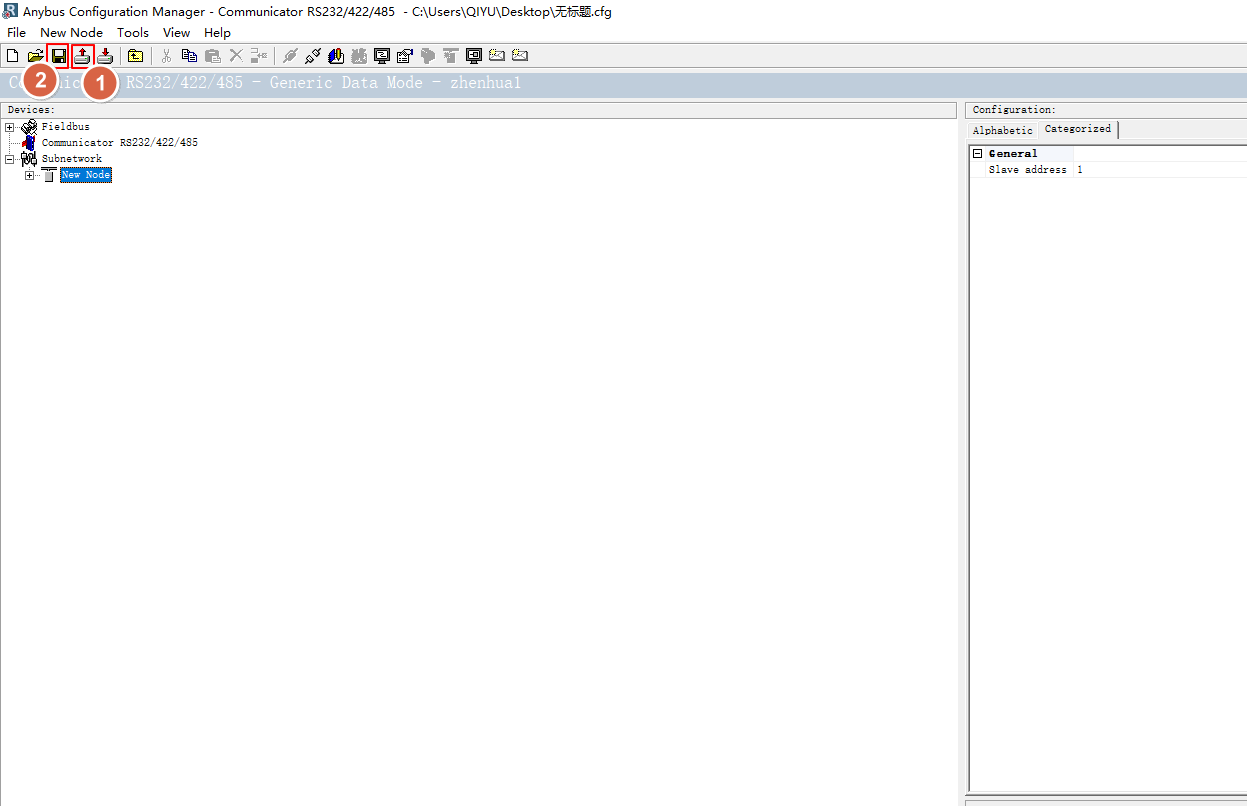

- 打开Anybus Configuration Manager配置软件，读取网关配置，点击保存按钮，生成AB7013网关配置文件（.cfg 格式）。

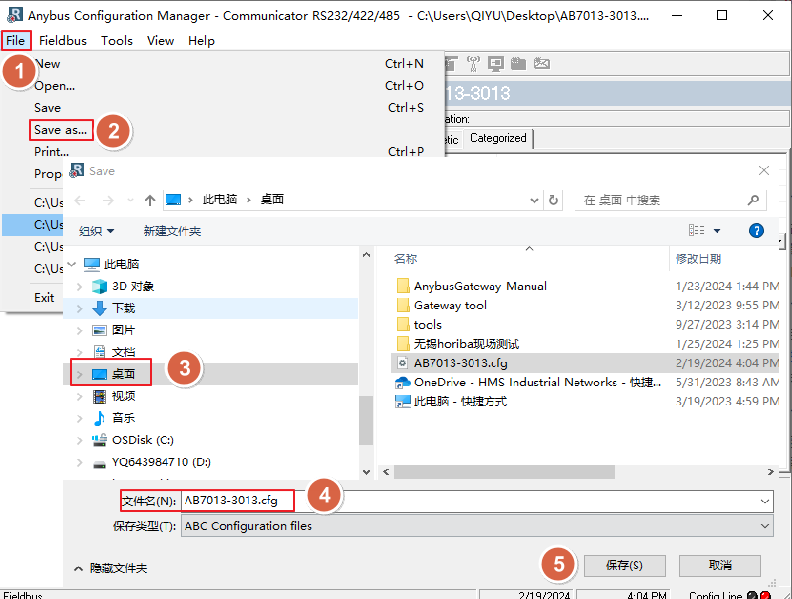

- 点击File->Save as...将配置文件保存到存储目录下
-
将AB7013网关配置文件导入ABC3013。
-

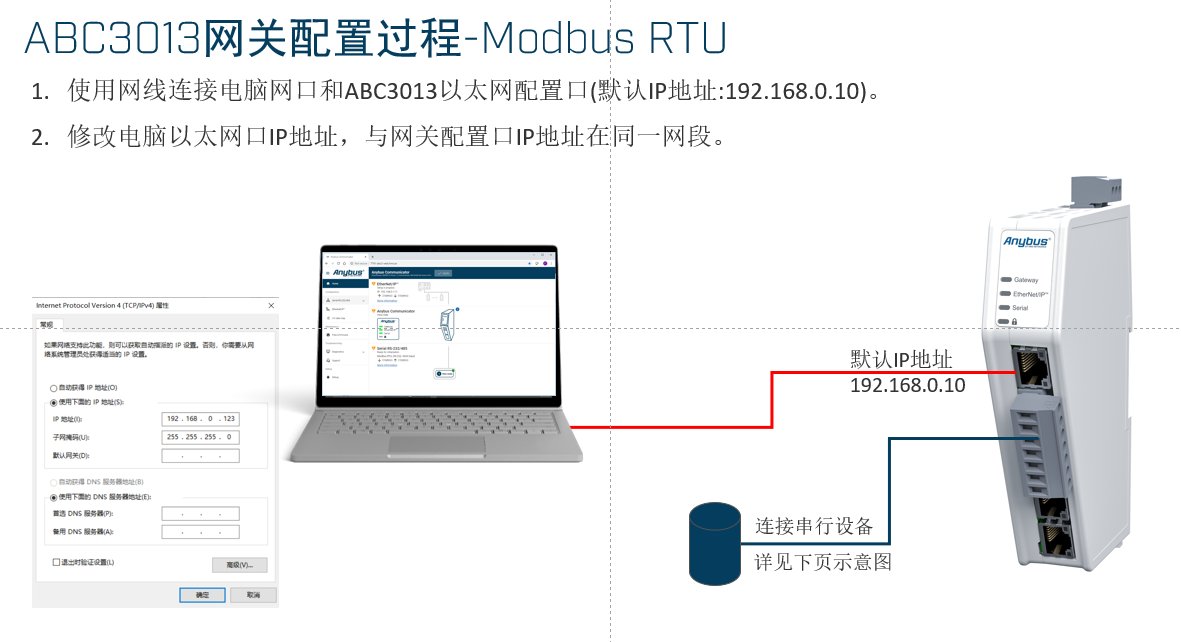

- 将计算机网口与ABC3013配置网口连接
-

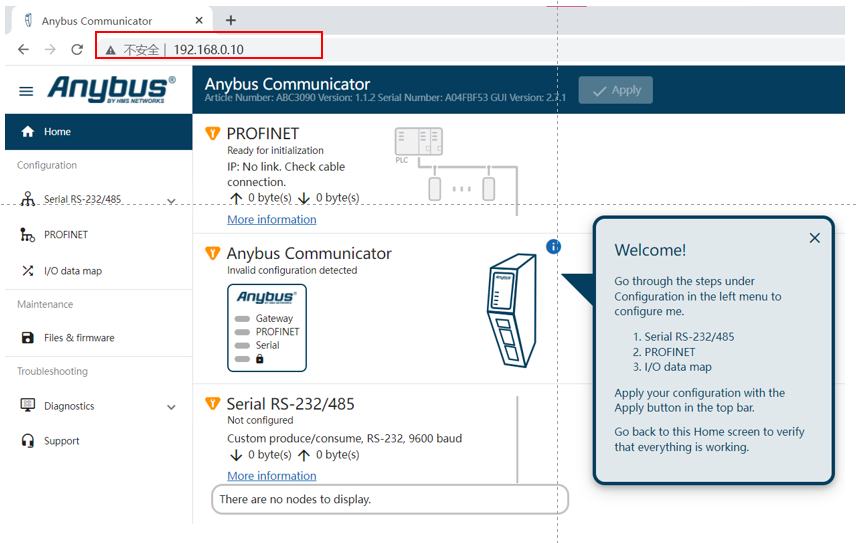

- 电脑中打开浏览器，在地址栏中输入网关配置口IP 地址（默认 192.168.0.10）
-
-
-

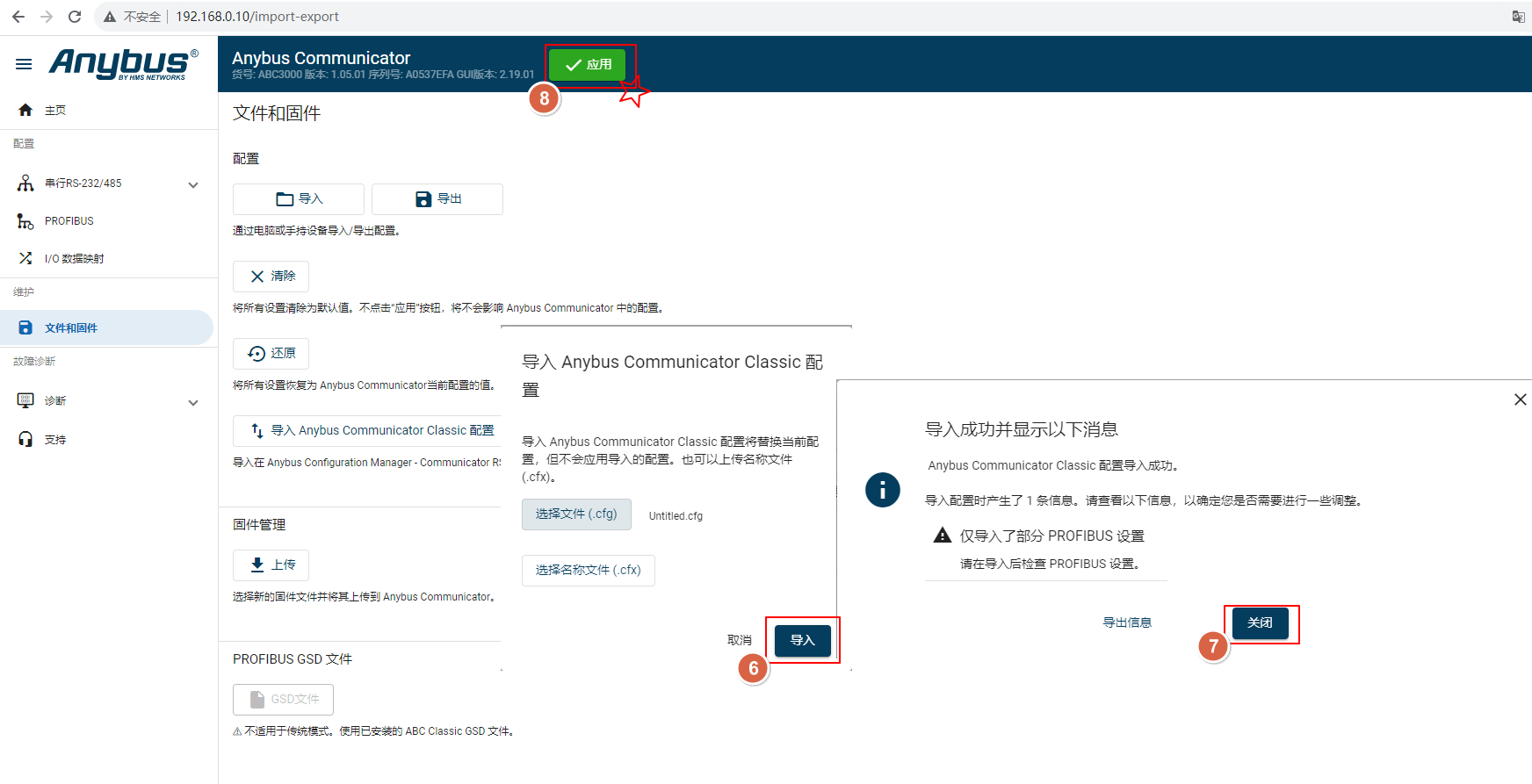

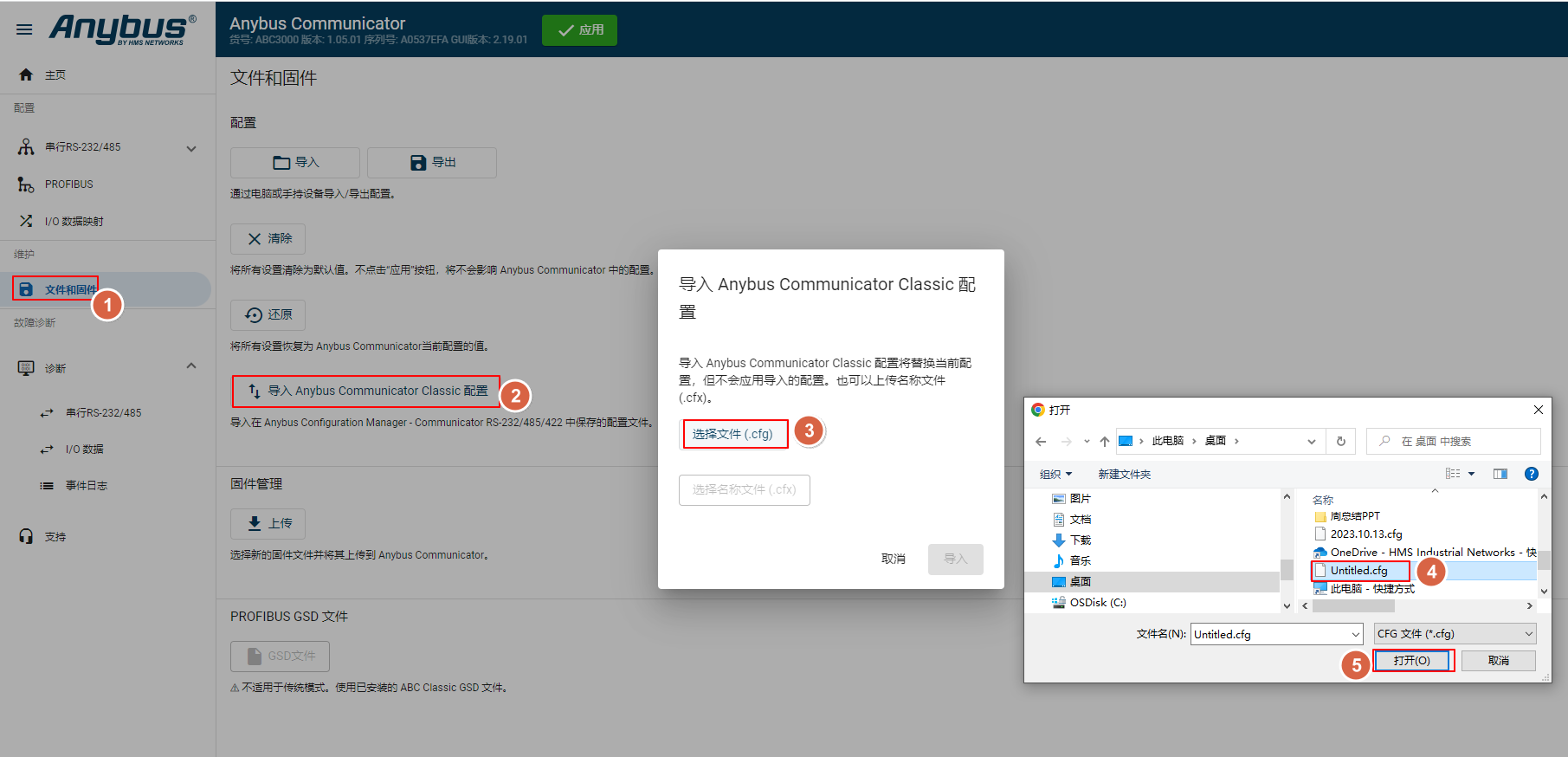

进入"文件与固件"（Files&Firmware）界面，按照图示步骤导入AB7013配置文件,并点击应用（Apply）
-
-
配置ABC3013 PROFINET侧
- 进入ABC3013网关PROFINET配置界面，勾选使用传统模式(Use legacy mode)，在此配置网关PROFINET设备名称（必须与AB7013PROFINET设备名称一致），并点击”应用”（Apply）按钮，即可使用AB7013网关的GSD文件组态ABC3013网关 。
- AB7013GSD文件下载地址如下：
完成以上步骤后按照ABC3013的接线标准将AB7013替换即可。
