本文描述了在不修改PLC工程组态的情况下使用ABC3000网关替换AB7000网关所需的网关配置步骤
适用产品
ABC3000
注意事项
本文操作的基础为ABC3000网关的固件已升级至最新版本（V1.05.01以上），固件下载地址如下：
固件升级步骤请参考链接：
如何升级Anybus Communicator固件 (zendesk.com)
目录
- 设置ABC3000 PROFIBUS节点地址
- 上传AB7000网关配置至ABC3000网关
- 配置ABC3000 PROFIBUS侧
设置 ABC3000 PROFIBUS节点地址
ABC3000的PROFIBUS 地址应与被替换的AB7000网关PROFIBUS地址一致

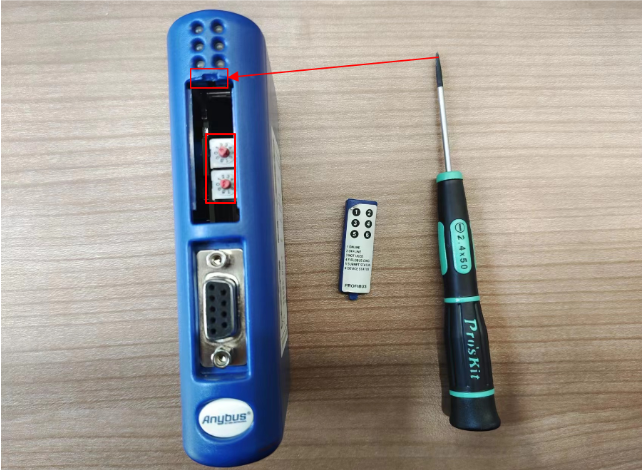

- 查看AB7000 PROFIBUS地址：AB7000的 PROFIBUS地址由网关的正面的拨码开关设置，查看拨码开关示数（请勿修改拨码开关原有示数），需要使用一字螺丝刀移除网关正面的盖板。
- AB7000拨码开关示数含义如下
-

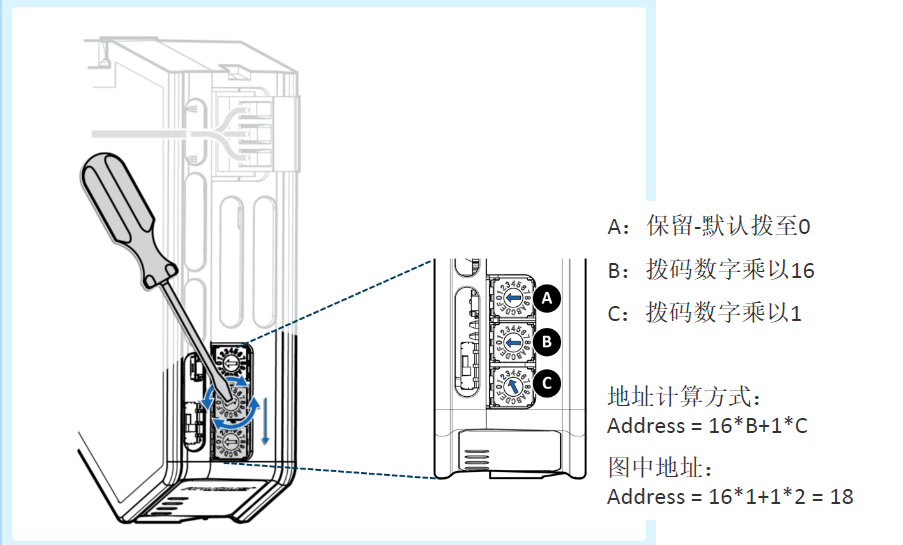

将ABC3000地址设置为所替换的AB7000网关一致。ABC3000网关通过顶部拨码开关设置地址，拨码开关设置后需要将网关重新上电生效。（请注意AB7000的拨码开关10进制计数，ABC3000拨码开关的为16进制计数）ABC3000拨码开关示数含义如下图：
上传AB7000网关配置至ABC3000网关

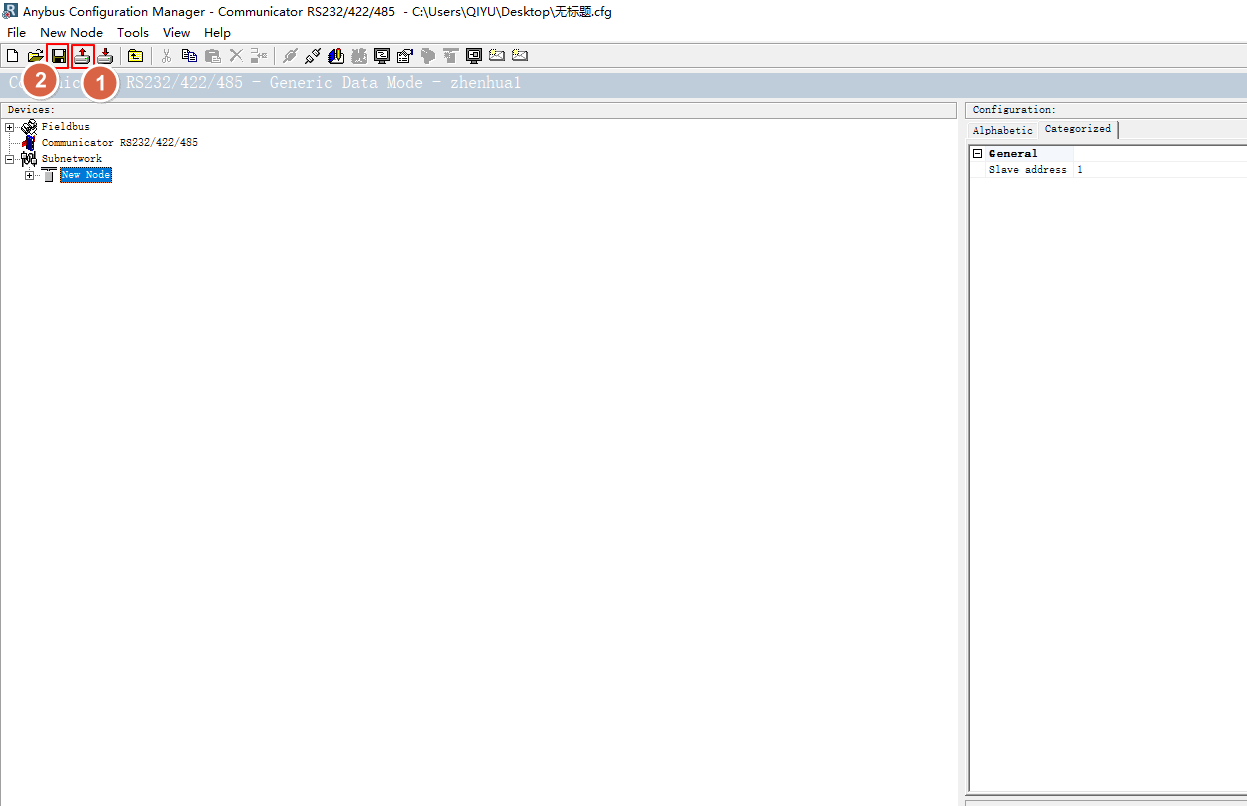

- 打开Anybus Configuration Manager配置软件，读取网关配置，点击保存按钮，生成AB7000网关配置文件（.cfg 格式）。
-
将AB7000网关配置文件导入ABC3000。
-

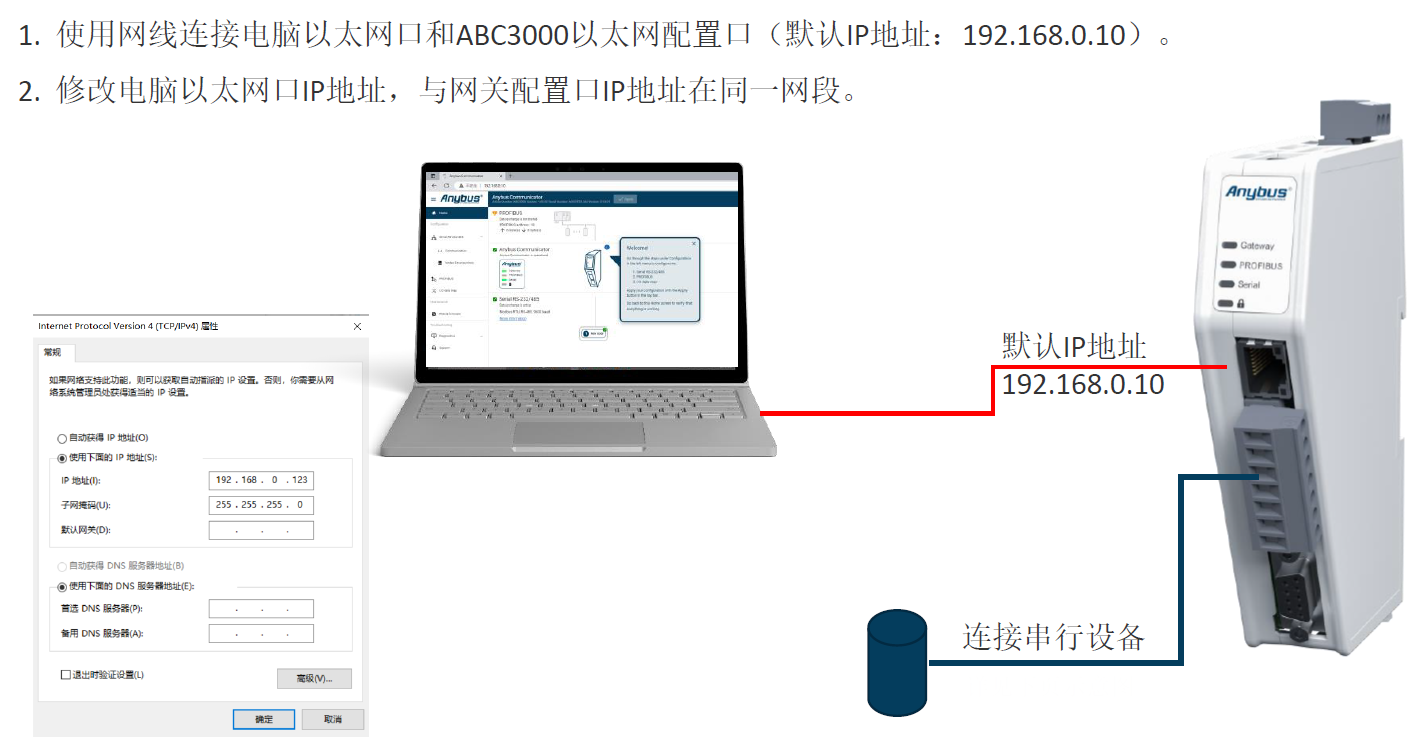

- 将计算机网口与ABC3000配置网口连接
-

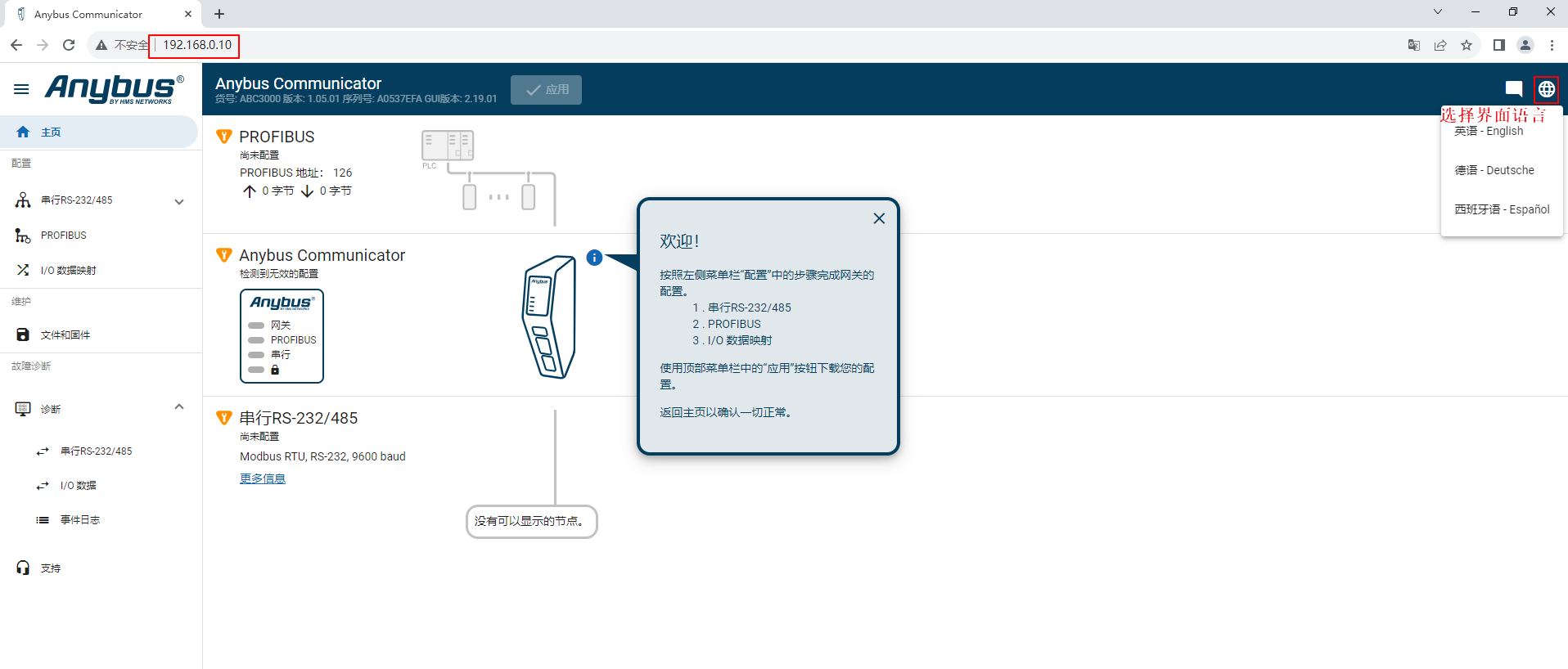

- 电脑中打开浏览器，在地址栏中输入网关配置口IP 地址（默认 192.168.0.10）
-
-

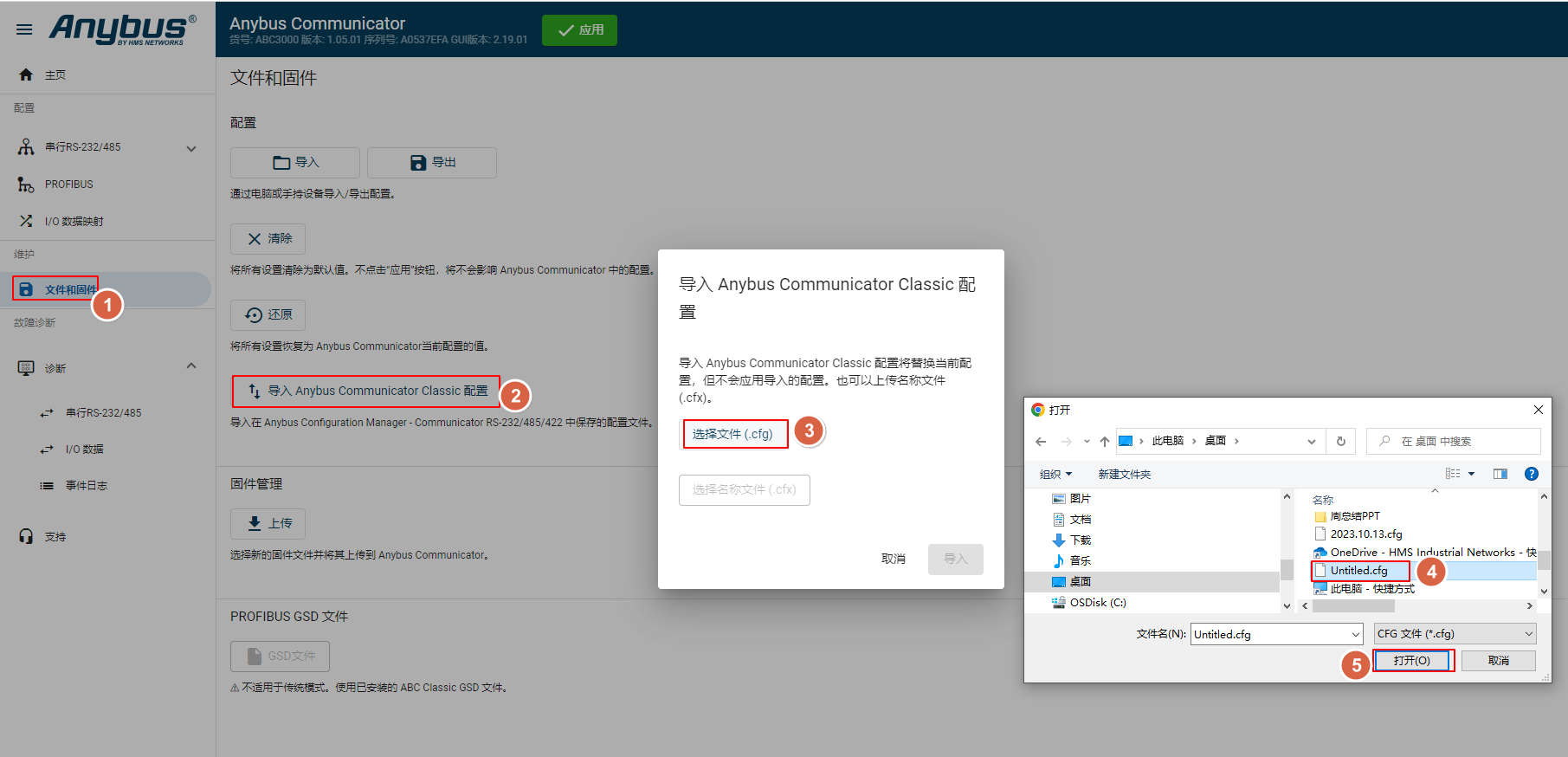

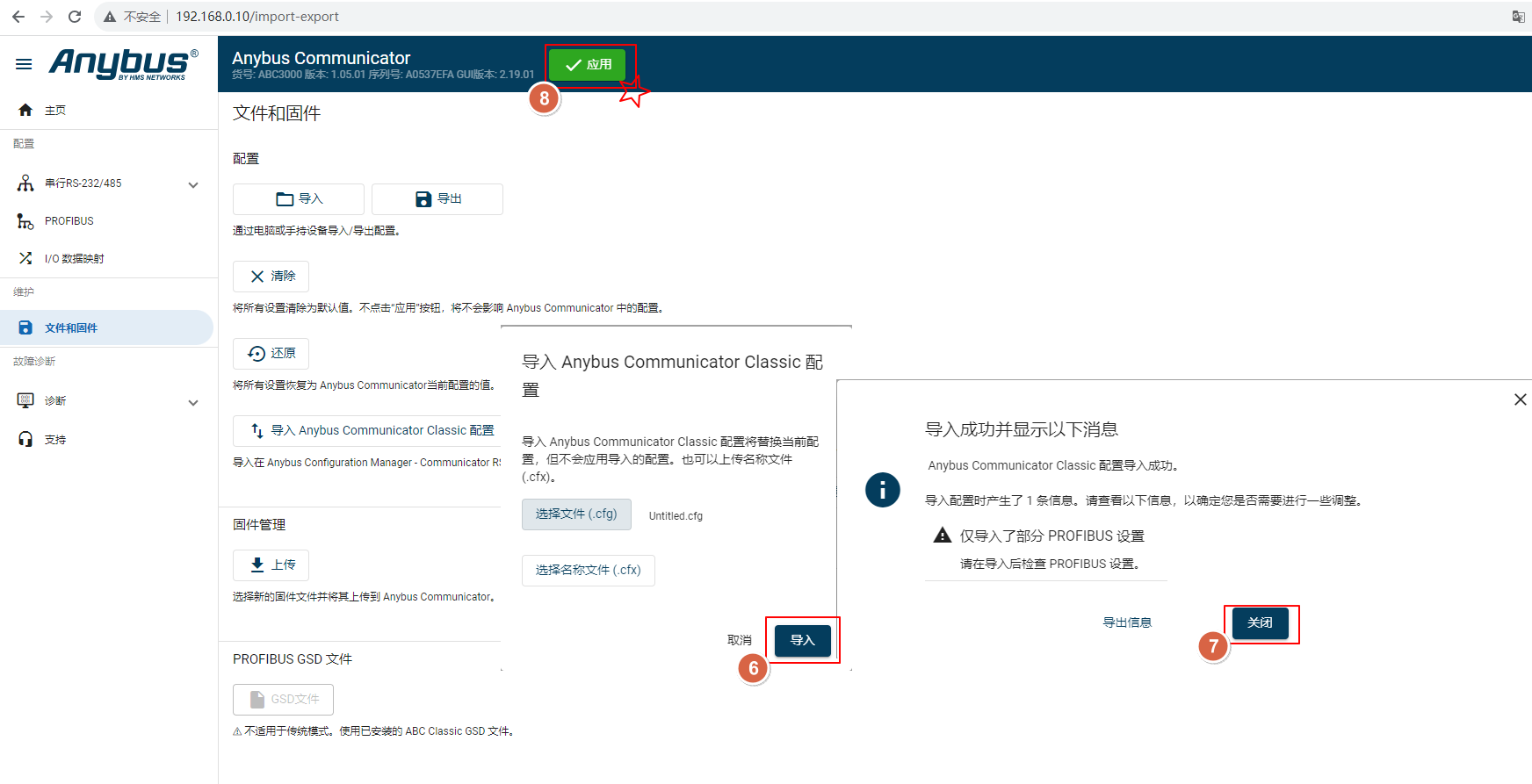

进入"文件与固件"（Files&Firmware）界面，按照图示步骤导入AB7000配置文件,并点击应用（Apply）
-
-
配置ABC3000 PROFIBUS侧

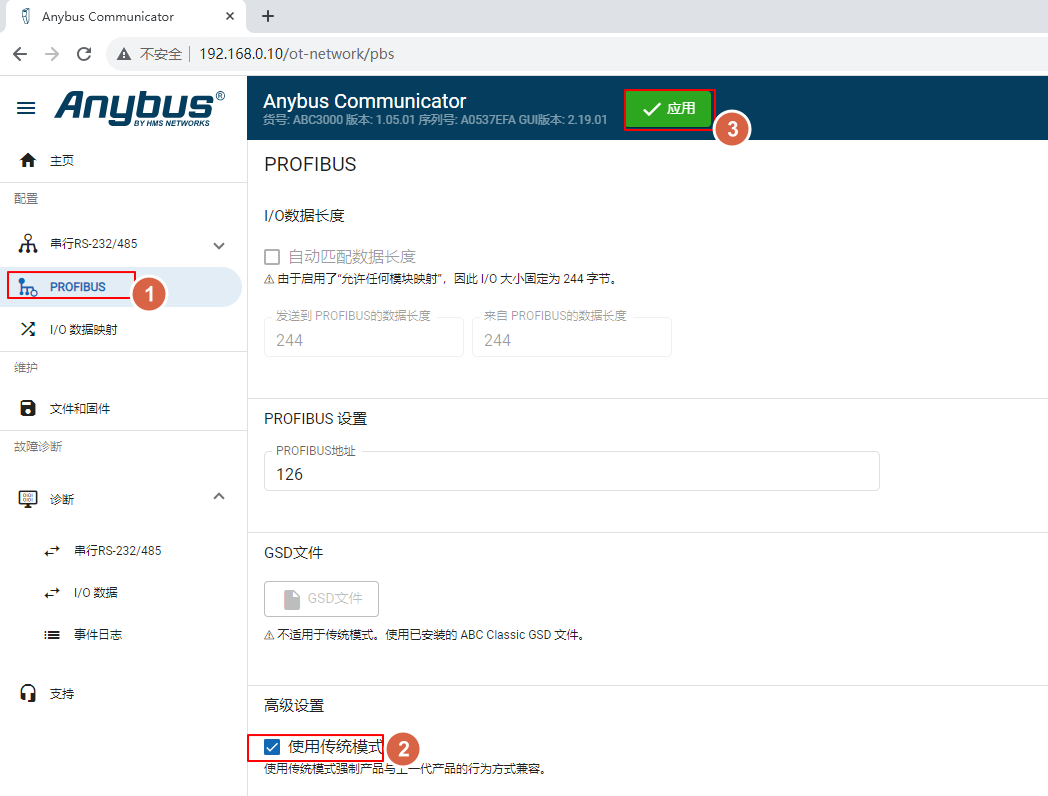

- 进入ABC3000网关PROFIBUS配置界面，勾选使用传统模式(Use legacy mode)，并点击”应用”（Apply）按钮，即可使用AB7000网关的GSD文件组态ABC3000网关 。
- AB7000GSD文件下载地址如下：
完成以上步骤后按照ABC3000的接线标准将AB7000替换即可。
