Isobus und CAN V2 compact und canAnalyzer Mini

Oberchefe

• 19 de mayo de 2026 19:14

Welche Protokoll Einstellungen brauche ich, um mit dem USB to CAN V2 compact und dem canAnalyzer 3 Mini den Datenverkehr auf dem Isobus zu sehen. Der Isobus hat ja die Baudrate 250000.

0

• Comentario oficial



  Peter Wucherer

  • 20 de mayo de 2026 06:51

  Hallo Oberchefe,

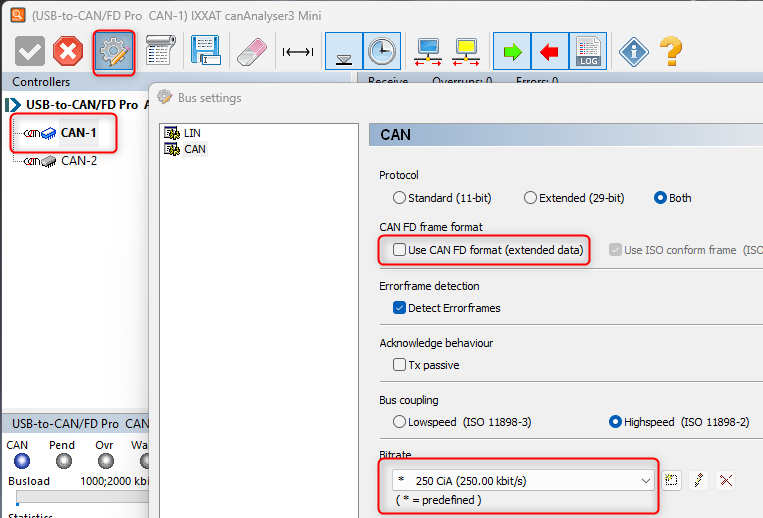

  für Isobus sollten folgende Einstellungen im canAnalyser 3 Mini passend sein.

  CAN Controller auswählen
  Mit dem Zahnradsymbol den Konfigurationsdialog öffnen
  Darauf achten das CAN FD nicht angekreuzt ist
  Die Bitrate auf 250 kBit/s auswählen
  Wenn nichts gesendet werden soll dann kann noch "Tx passive" angekreuzt werden

  Mit freundlichen Grüßen,
  Peter Wucherer
•

  Oberchefe

  • 21 de mayo de 2026 11:37

  Dankeschön, ich sehe Nachrichten. Ich muss nur noch prüfen ob die valide sind. Sieht aber im ersten Moment danach aus.

  0
•

  Peter Wucherer

  • 21 de mayo de 2026 13:33

  Hallo Oberchefe,

  danke für die Rückmeldung.

  Wenn bei den CAN Nachrichten der Identifier mitsamt den Datenbytes angezeigt wird, dann ist alles richtig.

  Eventuelle Fehlertelegramme werden im canAnalyser Mini als Klartext angezeigt und können nicht mit gültigen Nachrichten verwechselt werden.

  Mit freundlichen Grüßen,
  Peter Wucherer
