Un error de “El archivo de configuración excede el tamaño máximo” puede ocurrir en el RSLogix5000 o Studio5000 antes de que se alcancen los 500 bytes de datos de entrada y los 496 bytes de datos de salida, esto es debido a un límite en el número de transacciones que se soportan.
PRODUCTOS APLICABLES
Anybus Linking Device (HMS-EN2SE-R)
PRE-REQUISITOS
RSLogix/Studio 5000 20.01 o mayor
EN ESTE ARTÍCULO
Problema:

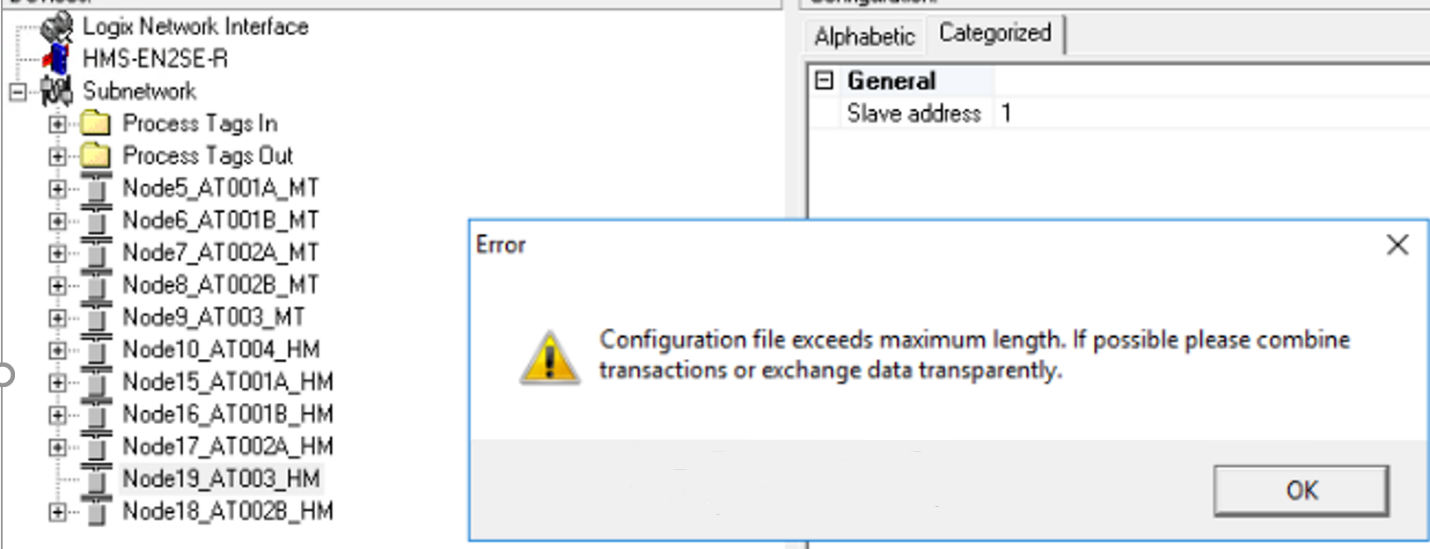

Error en el RSLogix: “El archivo de configuración excede el tamaño máximo. Si es posible, combine las transacciones o intercambie los datos de forma transparente”.
Posibles causas:

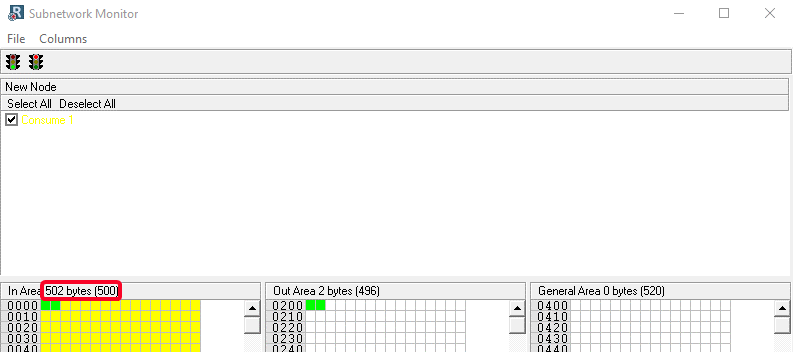

1- más de 500 bytes de datos de entrada o 496 bytes de datos de salida se están usando.
2- Hay muchas transacciones. El linking device teóricamente soporta 150 transacciones, pero el número real puede ser menor, dependiendo de los requerimientos de memoria definida en la transacción. Una transacción Query/Response (Consulta/Respuesta) utiliza el doble de memoria ya que requiere una transacción para la Consulta y otra para la Respuesta.
Pasos para solucionarlo:
1- Si se están usando muchos datos, la única solución es recortar la cantidad hasta que quede por debajo del limite máximo de espacio. Si esto no se puede hacer, será necesario utilizar un segundo Linking device. until it is under the maximum space. If this cannot be done, a second linking device will have to be added for the extra data.
2- Si el máximo de datos no se ha alcanzado, entonces hay un exceso de transacciones. Las transacciones donde se esté leyendo o escribiendo memoria consecutiva se pueden combinar. Luego dichas lecturas se pueden dividir en tags ya sea en tags de proceso o en el editor del PLC, por ejemplo, si hay 3 registros que leen del 10 al 12, en lugar de usar 3 transacciones leyendo 1 palabra, se puede usar 1 transacción que lea 3 palabras.
