FlexEdge I/O Module LED Explanation
APPLICABLE PRODUCTS
FlexEdge Modules:
DAM00I0DI0000000, DAM00I0DI0R00000, DAM00I08R0000000, DAM00I0IN4DA0000, DAM00I0IN2DA0000,
DAM00I02C0000000, DAM00I0UIN6I0000, DAM00PDP1RA00000, DAM00PDP1SA00000, DAM00PDP2R000000,
DAM00PDP2S000000, DAM00PDP2SM00000, DAM00PDSG2SA0000, DAM00PDSG2RA0000, DAM00I00UT8I0000
PRE-REQUISITES
N/A
IN THIS ARTICLE (Mandatory)
This document explains the meaning of the LEDs on each FlexEdge I/O Module

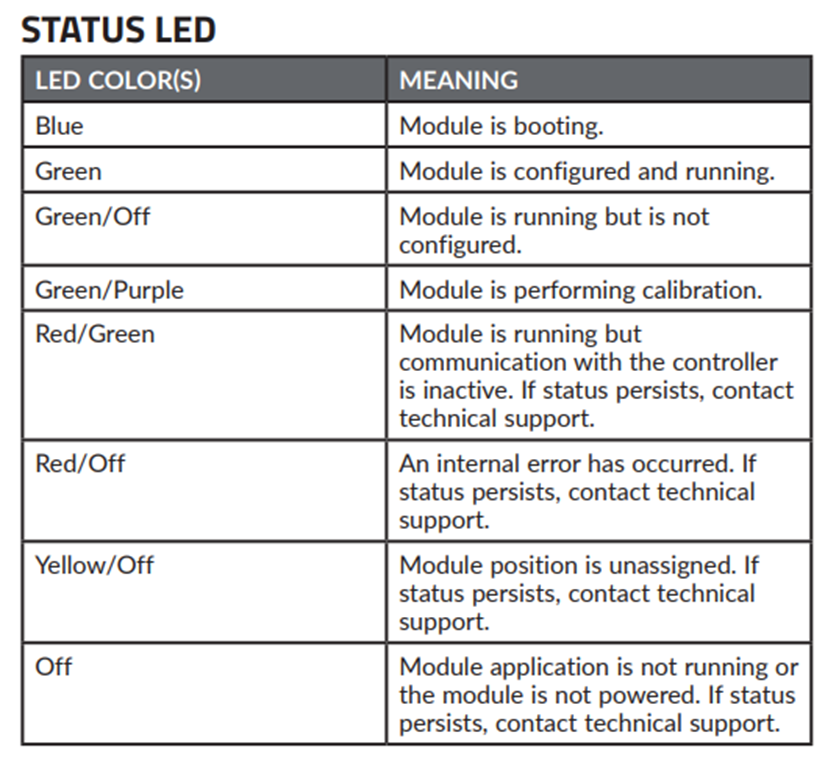

Digital I/O, Analog Mix, High Speed Modules
DA 8 Channel DI/ 8 Channel SSR DO Module: DAM00I0DI0000000
DA 8 Digital Input / 8 Relay Output Module: DAM00I0DI0R00000

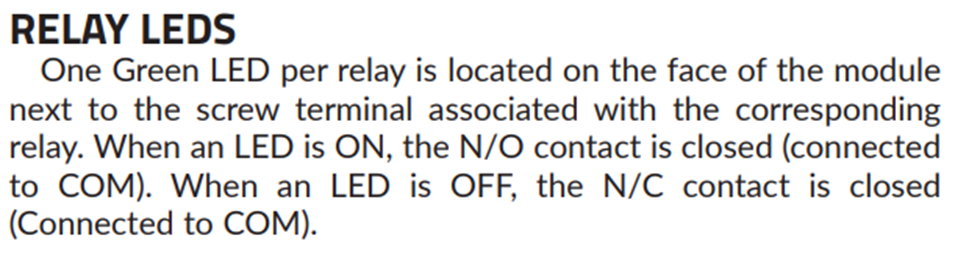

DA 8 Relay Output Module: DAM00I08R0000000
DA 4UI and 2UI MIX I/O Modules: DAM00I0IN4DA0000, DAM00I0IN2DA0000
DA High-Speed Rate Counter Module: DAM00I02C0000000
DA 8 Relay Output Module: DAM00I08R0000000
DA 4UI and 2UI MIX I/O Modules DAM00I0IN4DA0000, DAM00I0IN2DA0000

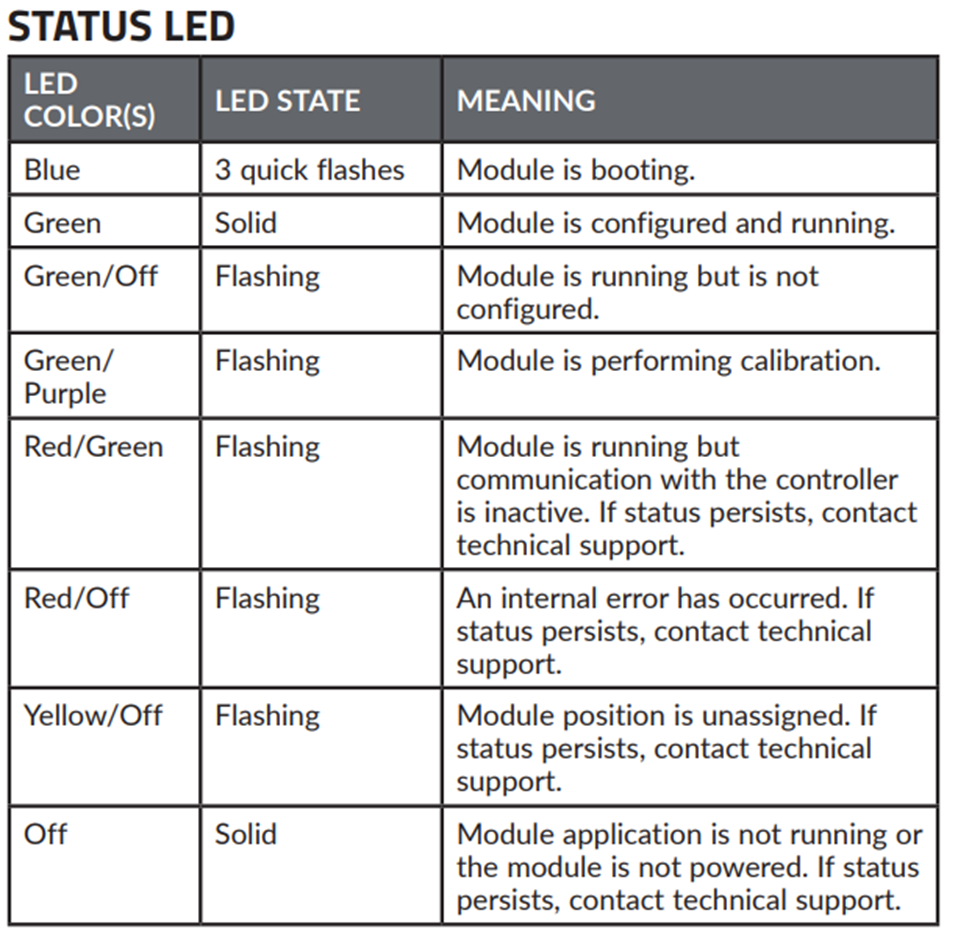

Analog, PID, Strain Gage Modules

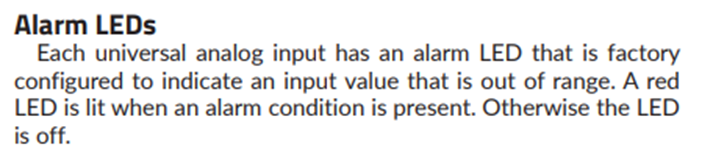

DA Series Universal Analog Input Module With 6 Isolated Channels: DAM00I0UIN6I0000

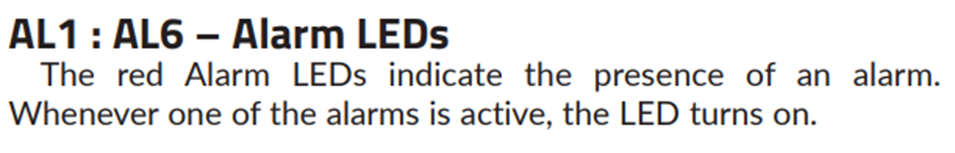

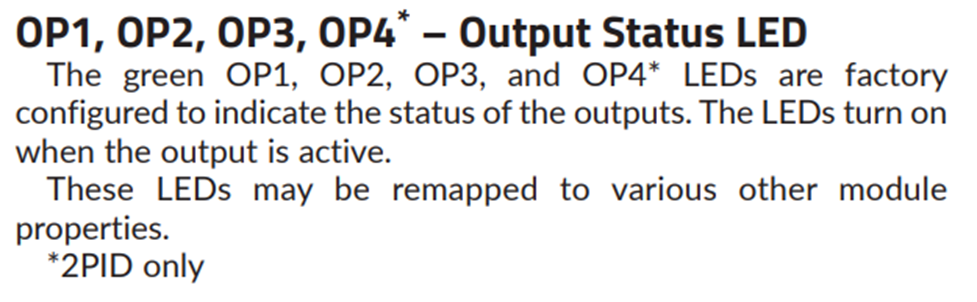

DA PID Single Loop and Dual Loops Modules:
DAM00PDP1RA00000, DAM00PDP1SA00000, DAM00PDP2R000000, DAM00PDP2S000000,
DAM00PDP2SM00000
DA Strain Gage Module: DAM00PDSG2SA0000, DAM00PDSG2RA0000
DA Series Universal Analog Input Module With 6 Isolated Channels: DAM00I0UIN6I0000
DA PID Single Loop and Dual Loop Modules: DAM00PDP1RA00000, DAM00PDP1SA00000,
DAM00PDP2R000000, DAM00PDP2S000000, DAM00PDP2SM00000
DA Strain Gage Module: DAM00PDSG2SA0000

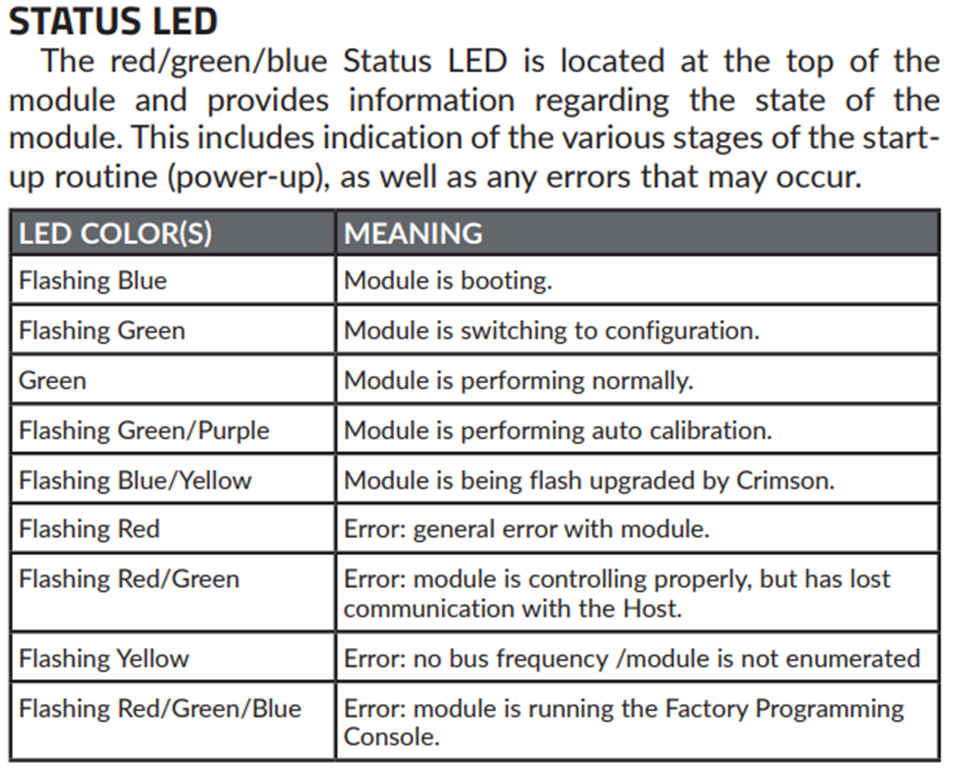

Analog Output Module
DA70 8 Analog Output Module DAM00I00UT8I0000
